Metering Pumps

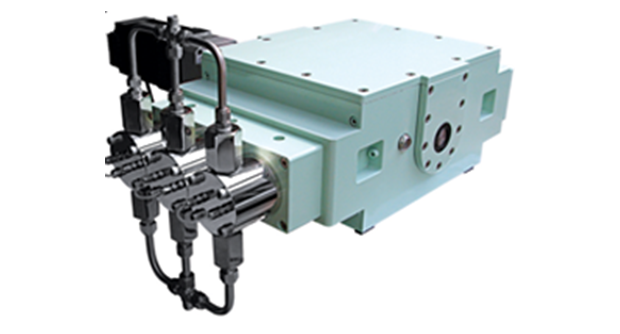

2Heads plungers metering Pump
01.

제품설명
02.

제품사양

제품의 특징

· 3개의 플런저 방식을 적용한 초정밀 정량 펌프입니다.

· 3개의 플런저로부터 배출되는 토출액의 총합이 항상 일정하게 유지되도록 보정된 특수 등속캠을 적용하고 캠 표면은 캠과 베어링이 항상 접촉하도록 고정밀 가공을 하였습니다.

· 캠과 베어링이 틈이 없이 항상 접촉하도록 기계식 플런저 복귀 장치를 적용함으로써 캠 운동이 부드럽고 정확한 왕복운동으로 전환 가능하게 하여 흡입액 및 토출액의 맥동율을 2% 이하로 감소시켰습니다.

· 무맥동 토출로 배관 진동이 없고, 소음이 현저히 작으며 맥동 제거로 유량편차가 획기적으로 감소하여 고정밀도를 유지 가능하게 합니다.

· 모든 부품은 머시닝센터 및 CNC를 사용하여 고정밀 가공을 가공 및 조립 오차를 감소시켰습니다.

· 99.8% 이상의 높은 재현성을 갖추어서 고정밀 주입 분야에 적용이 가능합니다.

· 인버터 및 서보 제어로 빠른 응답성과 유량정밀제어가 가능합니다.

· 높은 재현성과 정밀성을 갖추어서 토출량이 캠회전수에 비례합니다.

· 별도의 맥동방지장치가 필요치 않으므로 경제적입니다.

· 고객의 요구 사항에 따라 설계 및 제작이 가능합니다.

적용 분야

  • 크로마토그래피

  • 식품가공

  • 압출기에 주입 및 충진

  • 반도체 세정

  • 정량 주입 및 분무

  • 코팅

  • 하수처리장

  • 라인 혼합

Model. 회전당 토출량 (㎖/rev) 분당 토출량 (㎖/min) 최대토출압력 (Mpa) 유량 정확도 유량 재현성 맥동률
YMPX 3 0.13 15 10 ≤ ± 0.3% ≤ ± 0.1% ≤ ± 1.0%
4 0.23 27 10
6 0.51 61 10
8 0.9 108 10
10 1.41 169 10
YMPA 6 1.7 203 100
8 3.02 361 23
10 4.71 565 23
12 6.79 814 23
15 10.6 1,272 15
20 78.85 2,261 10
YMPB 15 18.56 2,226 15
20 32.99 3,958 12
25 51.54 6,185 8
30 74.22 8,906 5
40 131.95 13,194 3
YMPC 25 51.54 6,185 15
30 74.22 8,906 12
40 131.95 15,833 8
50 206.17 24,740 5
60 296.88 35,625 3

1. 사용 가능한 점도 범위는 1에서 20,000 mP·s입니다.

2. 사용온도는 –30℃에서 120℃입니다.

3. 표준사양 이외에도 용량, 토출압력에 따른 여러 가지 타입의 펌프를 제작하고 있습니다.

4. 최대 토출량과 회전수는 점도에 따라 달라집니다.

5. 상기표의 토출량은 한쪽에만 Plunger를 부착한 경우이며, 양쪽으로 부착시 토출량은 2배로 증가합니다.
