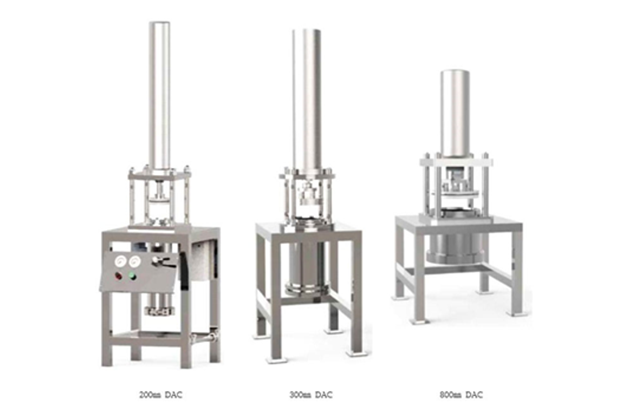

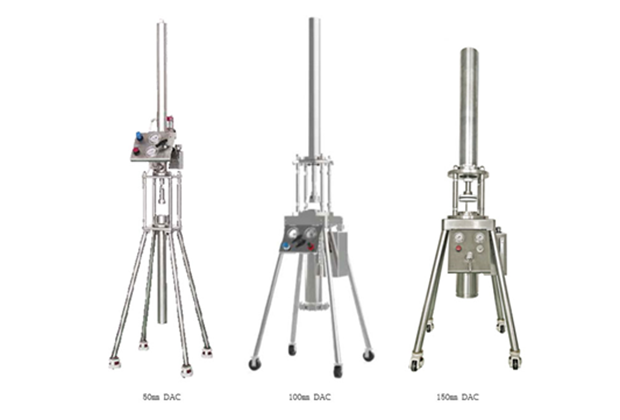

Dynamic Axial Compression Column System (DAC)
컬럼을 상방향으로 압축하는 Type과 하방향으로 압축하는 Type의 2종류를 Line-up하고 있습니다.
제품의 특징
· 독자적인 설계 및 특수 가공 기술로 개발된 분배판 및 집액판을 적용하여 컬럼 성능이 아주 우수합니다.
· 일반 프랩 HPLC 컬럼은 장기간 사용하면 보이드가 발생할 수 있습니다. 그러나 DAC 컬럼은 피스톤 헤드가 충전층을 항상 일정한 압력으로 압축해 주고 있기 때문에 장기간 사용해도 보이드가 발생하지 않아 컬럼 사용 수명이 연장됩니다.
· 슬러리 자동 공급 장치를 이용하여 충전을 자동으로 할 수 있습니다.
·
실린더 동력원으로 압축공기와 전기를 사용할 수 있습니다. 공압 펌프를 사용하면 충분한 압력으로 충전할 수 있고, 오랜 기간 동안 컬럼의 성능을 유지할 수 있습니다.
또한 공압 펌프의 소음이 거슬리는 경우에는 방폭 전기구동 모터를 사용할 수도 있습니다.
· 직경이 800mm 이상인 DAC 컬럼을 공압 펌프를 사용해 충전하면 유량과 압력에 한계가 있기 때문에 충전 시간이 오래 걸립니다. 이 경우에는 유압 스테이션을 사용해 신속하게 컬럼을 충전할 수 있습니다. 충전 후에는 압력을 유지하기 위해 공압 펌프를 사용합니다.
제품사양
| Column tube | Inner diameter | 50mm | 100mm | 150mm | 200mm | 300mm | 400mm | 600mm | 800mm | 1000mm |
| Length (can be (customized) | 650mm | 800mm | 1200mm | |||||||
| Max. bed height | 300mm | 350mm | 600mm | |||||||
| Min. bed height | 100mm | |||||||||
| Inner wall of processing | Honing, polishing | |||||||||
| Inner wall surface rounghness | Ra ≤ 0.4㎛ | |||||||||
| Max. pressure | 10 Mpa | |||||||||
| Filter | Mesh size | 2㎛ | ||||||||
| Material | 316L sintered mesh plate | |||||||||
| Seals | Material | PTFE | ||||||||
| Structure | Double distribution | |||||||||
| Distributor | Material | 316 L | ||||||||
| Distribution mode | Double distribution | |||||||||
| Power unit | Hydraulic station (pneumatic) | Air consumption : max. 600 NL/min | ||||||||
| Hydraulic station (electric) | AC 3ø 380V, 1.5㎾ | |||||||||
| Control unit | Pressure relief valve | Having overpressure protection | ||||||||
| Switching valve | Switching cylinder direction (up, down, hold) | |||||||||
| Pressure regulator valve | Adjust the pump output prerssure | |||||||||
| Gauge | Working air pressure, oil pressure | |||||||||
| Push button | Emergency | |||||||||
| Dimension | Width (mm) | 600 | 730 | 790 | 800 | 880 | 1120 | 1400 | 1900 | 2650 |
| Depth (mm) | 600 | 730 | 790 | 800 | 880 | 1120 | 1400 | 1900 | 2650 | |
| Height (mm) | 2360 | 2360 | 2360 | 2360 | 2900 | 2900 | 2980 | 4280 | 4800 | |
| Connection | Inlet | 1/16" | 1/8" | 1/8" | 1/4" | 3/8" | 1/2" | 3/4" | 1" | 1-1/2" |
| Outlet | 1/16" | 1/8" | 1/8" | 1/4" | 3/8" | 1/2" | 3/4" | 1" | 1-1/2" | |
| Air | 10㎜ tube quick coupling | |||||||||
※ All wetted materials : 316L, PTFE, Peek
